无线通讯说明
一、场景:
中石油天然气井场
二、控制及数据采集对象:
控制对象:加药泵(泵的启动和停止);数据采集对象:压力表(压力值)
三、描述:
距天然气管理中心上百公里无人看守的天然气井场,需不定时启动加药泵进行加药,且需要实时查看压力值。几个天然气井场站点加起来1000KM以上,用有线方式连接成本过高且复杂,客户使用了我们的4G通讯带集成了CPU的模块进行对泵的控制和压力值的监测。
四、使用设备:
品牌:华拓为科技
CPU:
①24VDC 供电,4DI/4DO 晶体管型,1 个 RS485 口,两个以太网通讯口,1 个 4G 无线通讯接口,
②支持协议:S7-TCP、MOUDBUS-TCP、MODBUS-RTU
③限制:受4G信号限制,传输速度与4G信号关联。4G信号正常的地方,传输速率稳定无影响。
五、功能及组网说明:

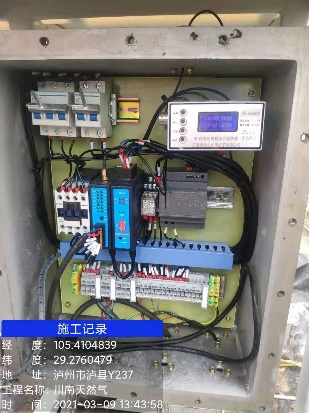

4G通讯模块带CPU集成,既能4G传输又带有4路DI和4路DO。直接将泵的启动和停止控制线接于147-CPU的DO端子,数字反馈接于DI端子。将4G通讯模块和模拟量模块放于防爆箱中,防爆箱顶部开孔将4G通讯模块的天线放于防爆箱外进行信号接收。

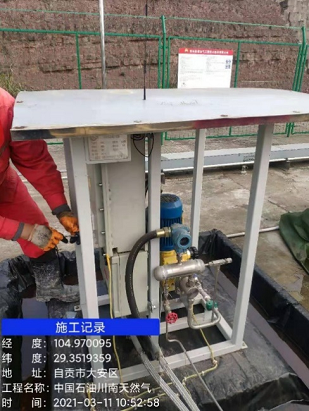

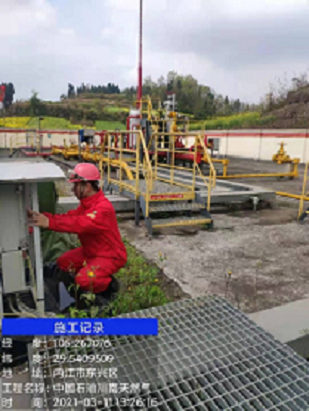

天线安装位置:
PLC数据通过4G模块传输到云端,PC、手机、平板通过远端下发命令或接收数据。

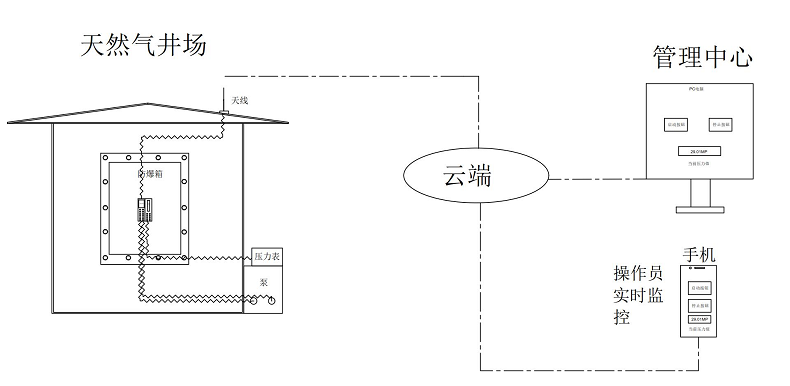

示意图:
